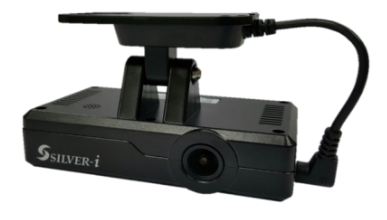

STM-101 1カメラドライブレコーダー 簡易型
全日本トラック協会助成対象機器

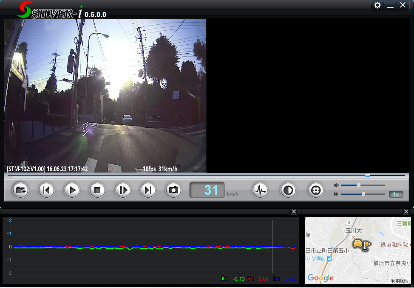

（逆光映像）

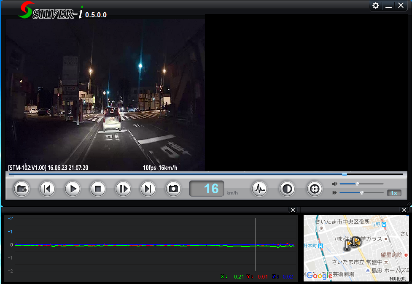

（夜間映像）
フォーマットフリードライブレコーダー
■ 主な製品の仕様
| カメラ素子 | フロントカメラ100万画素 |
| 画素サイズ | 本体カメラＨＤ70Ｐ（1280×72） |
| カメラ画角 | 水平116°垂直90° |
| フレームレート | 5fps/10fps/30fps |
| ＧＰＳ | ブラケット内蔵 |
| Ｇセンサー | 本体内蔵 |
| マイク | 本体内蔵 |
| スピーカー | 本体内蔵 |
| 記録媒体 | ＳＤＨＣ・ＳＤＸＣ |
| 記録方式 | ＭＰEＧ（Ｈ.264） |
| 電源 | DC12Ｖ～24Ｖ |
| 本体サイズ | Ｗ100×Ｈ25×Ｄ50㎜ |
■同梱品
本体・ＧＰＳ内蔵ブラケット電源コード（6m）16GB SDカード・本体取り扱い説明書・ビューワソフト取扱説明書
※フォーマットフリー：SDカードをフォーマットする必要がありません。
※SDカードは消耗品です。定期的に交換してください。
録画時間の目安
※録画時間はあくまでも目安なので保証するものではありません。
| 常時録画 | |||
| 5fps | 10fps | 30fps | |
| 16GB | 10時間 | 8時間 | 2時間30分 |
| 32GB | 20時間 | 16時間 | 5時間 |
| 64GB | 40時間 | 32時間 | 10時間 |
| 128GB | 80時間 | 64時間 | 20時間 |
| イベント録画 | |||
| 5fps | 10fps | 30fps | |
| 16GB | 3時間40分 | 2時間30分 | 1時間 |
| 32GB | 7時間20分 | 5時間 | 2時間 |
| 64GB | 14時間40分 | 10時間 | 4時間 |
| 128GB | 29時間20分 | 20時間 | 8時間 |

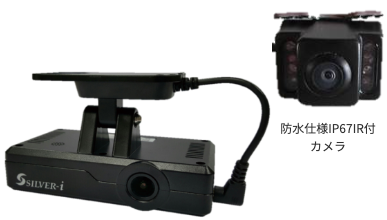

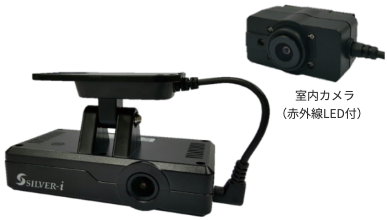

STM-102 2カメラドライブレコーダー 簡易型
全日本トラック協会助成対象機器

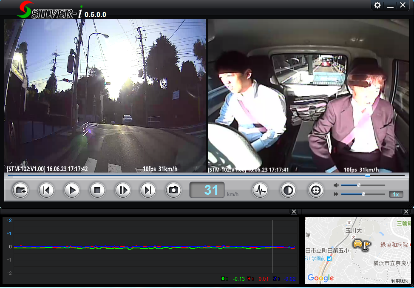

（逆光映像）
（夜間映像）
フォーマットフリードライブレコーダー
■ 主な製品の仕様
| カメラ素子 | フロントカメラ100万画素 |
| 画素サイズ | 本体カメラＨＤ70Ｐ（1280×72） |
| カメラ画角 | 水平116°垂直90° |
| フレームレート | 5fps/10fps/30fps |
| ＧＰＳ | ブラケット内蔵 |
| Ｇセンサー | 本体内蔵 |
| マイク | 本体内蔵 |
| スピーカー | 本体内蔵 |
| 記録媒体 | ＳＤＨＣ・ＳＤＸＣ |
| 記録方式 | ＭＰEＧ（Ｈ.264） |
| 電源 | DC12Ｖ～24Ｖ |
| 本体サイズ | Ｗ100×Ｈ25×Ｄ50㎜ |
■室内カメラ
| カメラ素子 | 30万画素 |
| 画素サイズ | ＶＧA（640×640） |
| カメラ画角 | 水平116°垂直90° |
| 本体サイズ | Ｗ45×Ｈ23×Ｄ26㎜ |
■同梱品
本体・室内カメラ（ケーブル1ⅿ）・ＧＰＳ内蔵ブラケット電源コー（6m）16GB SDカード・本体取り扱い説明書・ビューワソフト取扱説明書
※フォーマットフリー：SDカードをフォーマットする必要がありません。
※SDカードは消耗品です。定期的に交換してください。
録画時間の目安
※録画時間はあくまでも目安なので保証するものではありません。
| 常時録画 | |||
| 5fps | 10fps | 30fps | |
| 16GB | 6時間30分 | 5時間 | 1時間30分 |
| 32GB | 13時間 | 10時間 | 3時間 |
| 64GB | 26時間 | 20時間 | 6時間 |
| 128GB | 52時間 | 40時間 | 12時間 |
| イベント録画 | |||
| 5fps | 10fps | 30fps | |
| 16GB | 2時間30分 | 1時間40分 | 30分 |
| 32GB | 5時間 | 3時間20分 | 1時間 |
| 64GB | 10時間 | 6時間40分 | 2時間 |
| 128GB | 20時間 | 13時間20分 | 4時間 |

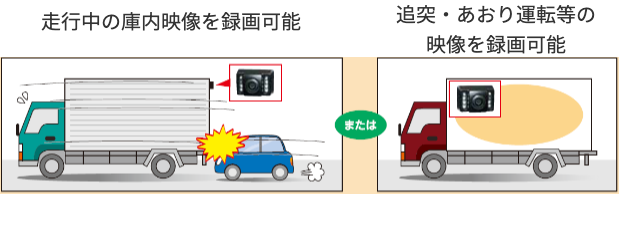

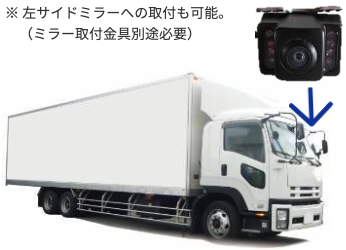

STM-302BC 2カメラフォーマットフリードライブレコーダー
全日本トラック協会助成 簡易型 指定機種
■フロントカメラ
| カメラ素子 | 100万画素 |
| 画素サイズ | HD720 |
| カメラ画角 | 水平116°垂直90° |
■リアカメラ
| カメラ素子 | 100万画素 |
| 画素サイズ | 720TVI |
| カメラ画角 | 水平115°垂直60° |
| 本体サイズ | Ｗ32×Ｈ25×Ｄ22㎜ |
■同梱品
本体・外付けカメラ(BC-001)・ブラケット・電源コード(6M) 16GB SDカード・カメラ3M＋延長15Mカメラケーブル・取り扱い説明書
※カメラケーブルは防水ではありません。取付の際は車体内を通して取付けて下さい。
※フォーマットフリー：SDカードをフォーマットする必要がありません。
※SDカードは消耗品です。定期的に交換してください。
| 目安録画可能時間 | 16GB | 32GB | 64GB | 128GB | ||||
| フレームレート | normal | event | normal | event | normal | event | normal | event |
| 5fps | 305 | 115 | 610 | 230 | 1220 | 460 | 2440 | 920 |
| 10fps | 245 | 85 | 490 | 170 | 980 | 340 | 1960 | 680 |
| 30fps | 80 | 30 | 160 | 60 | 320 | 120 | 640 | 240 |
（STM-302R/BC共通）単位：分
メモリ容量の割当：normal70% event27% Config2% Log1% ※表記された録画時間は目安として参考にして下さい。

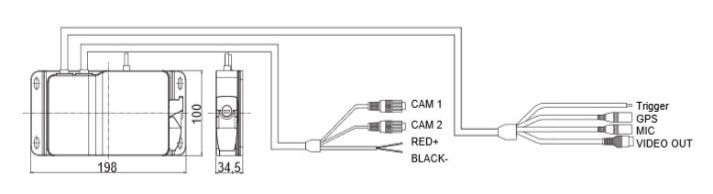

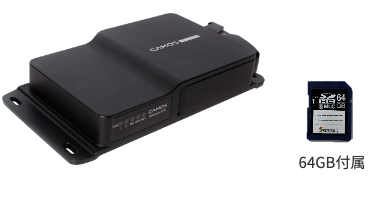

WR-2000 2カメラ防水ドライブレコーダー（カメラ別売）
本体防水レベル IP 69K
SDカード最大500GB対応
■WR-2000 主な仕様
| 映像 | 入力２系統出力1系統 |
| 音声 | 1系統 |
| 解像度 | HD(1280×720） |
| フレーム | 30fps |
| モード | nomal/Event(G-sensor) |
| 記録媒体 | SDHC |
| 外形寸法 | W198×H34.5×D100mm |
| 電源 | DC12V～24V |
オプション
室内フロントカメラ CS-4512M
（IPコネクタ12φPLUG）
■CS-4512M主な仕様
| 撮影画素 | CMOS130万画素 |
| 画角 | 水平120°垂直89°対角160° |
| 防水レベル | IP69K |
| メモリ | SDHC 16GB～1Ｔ |
| 電源 | 5Ｖ～24Ｖ |
| 外形寸法 | W23×H23×D32.6mm |
室内フロントカメラ CS-4515M／CS-4518M
（IPコネクタ12φPLUG）
■CS-4515M／4518 主な仕様
| 撮影画素 | CMOS130万画素 |
| 画角 | 水平150°垂直92°対角177° |
| 画角 | 水平180°垂直125°対角210° |
| 防水レベル | IP69K |
| 電源 | 5Ｖ～24Ｖ |
| 外形寸法 | W23×H23×D32.6mm |
録画時間の目安
※録画時間はあくまでも目安なので保証するものではありません。
| 常時録画 | |||
| Low | Normal | High | |
| 64GB | 20H20M | 17H23M | 14H50M |
| 128GB | 1D15H35M | 1D9H50M | 1D4H52M |
| 256GB | 3D6H50M | 2D19H23M | 2D9H30M |
| 512GB | 6D18H28M | 5D18H52M | 4D22H30M |
カメラケーブル
DDC-024A：5m
DDC-024D：7m
DDC-024F： 9m
DDC-024I：12m
DDC-024C：18m
DDC-024J：24m

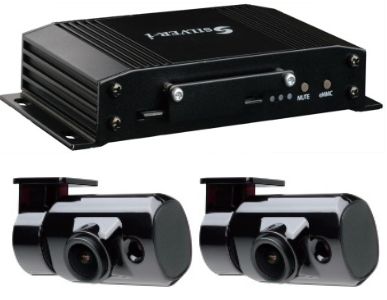

STX-001B 貸切バス専用 2カメラドライブレコーダー 標準型
STX-001B
Made in Japan 3年保証
国土交通省事故防止対策支援事業補助金対象機器
■製品の特長
| ・記録方式 | 本体内蔵eMMC+SD2スロットで映像を記録 長時間録画モードで最大330時間分の録画ができます |
|---|---|
| ・加速度を円クラフで表示 | Gセンサーのイベント録画に加え 独自のアルゴリズムによる円グラフを表示 危険運転のデータを可視化する事ができます |
| ・安心保障 | 本体3年間保証（カメラ含む） SDカードは保証外 |
■同梱品
本体・フロントカメラ(WDR-D1-01ｹｰﾌﾞﾙ5M)・室内カメラ(WDR-D1R-01ｹｰﾌﾞﾙ5M)・マイク/スピーカー
・GPSアンテナ・接続ケーブル一式
・SDカード×1枚(128GB)・取説
長時間録画モードでのＳＤカード２枚使用時は１枚目のＳＤカードがいっぱいになると２枚目に録画が始まります。
| STXシリーズ | SDカード容量 | ||||
| 16GB | 32GB | 64GB | 128GB | ||
| 通常録画モード （30fps） |
1枚使用時 | 約4時間 | 約7時間30分 | 約15時間 | 約29時間30分 |
| 2枚使用時 | 約4時間 | 約7時間30分 | 約15時間 | 約29時間30分 | |
| 長時間録画モード （5fps） |
1枚使用時 | 約21時間 | 約42時間 | 約83時間30分 | 約165時間 |
| 2枚使用時 | 約42時間 | 約84時間 | 約145時間 | 約330時間 | |
メモリー容量は、Normal,Eventにダイナミックに割り当てられます。
安全運転指導

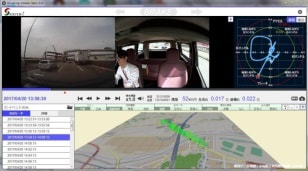

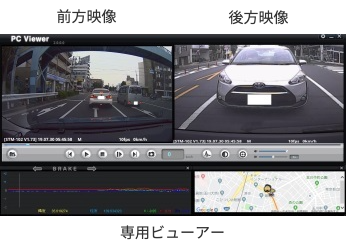

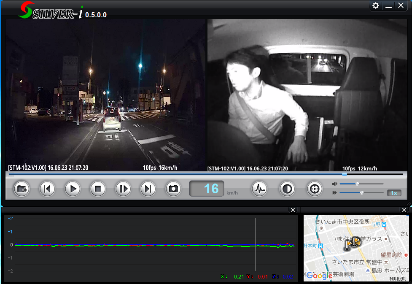

専用ビューアソフト

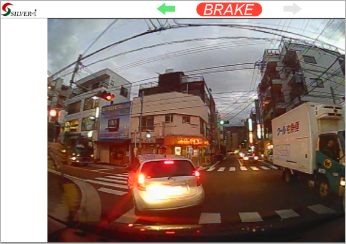

● ブレーキやウィンカーの状況確認
● 危険運転診断
独自の計測方法で危険運転と判断した場合には地図表示軌跡と円グラフに★マークを表示
加速度円グラフ表示

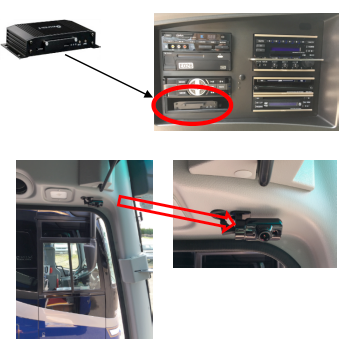

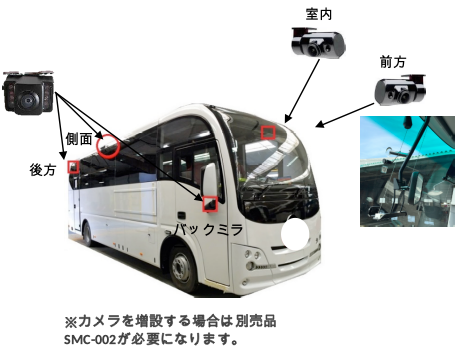

取付イメージ
